回路電阻的接線和原理圖片

時間：2022-01-17 16:01:00 來源：www.bdhuanzheng.com 作者：鏵正瀏覽次數：37次

電路電阻測試儀的接線及示意圖

1.回路電阻測試儀接線方法。

2.電路電阻測試儀儀表板與測試線路之間的連接應擰緊，不得松動。

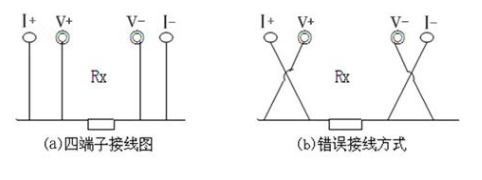

3.接線應按四種方法進行，即導線應夾在被測對象的外側，電壓導線應夾在被測對象的內側，電流和電壓必須極性相同。

4.回路電阻測試儀接線方式檢查可以確認信息無誤后，接入220V交流電，合上電源，回路電阻測試分析儀器公司進入開機工作狀態。

5.調整“電流選擇”旋鈕，選擇要選擇的當前齒輪，當電阻表顯示值為測量的電路電阻值時，按“”鍵。如果顯示為1，則測量到的電路電阻值超過了該范圍。

如果回路電阻測試儀按照正確的接線方法使用，且測量電流小于100A或?yàn)榱悖瑒t檢查所用大電流導線的橫截面是否太小，或連接的回路是否連接。

7. 測量完成后，關閉電源開關，將測試夾放入附件包中。

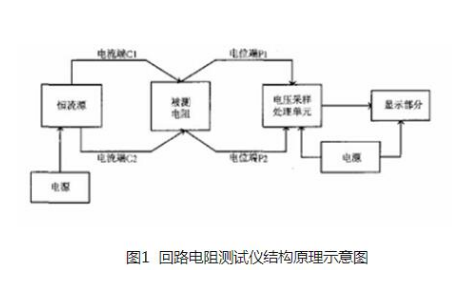

回路電阻測試儀設計高可靠性的高功率,直流恒流源,前面,A / D轉換器,指示裝置,如組件,如圖1所示,是一個低價值電阻器毫歐姆,微觀范圍測量?jī)x器,操作簡單,但是關鍵測量回路電阻,電阻絲,線圈的電阻等，并能自動穩流測試電流，確保測試數據的穩定性和可靠性。

回路電阻測試儀在測量時，由高頻信息輸出100A或更大的電流，施加于被測電阻的兩個端鈕之間，通過一個采樣系統電路可以采集工作電流流過被測電阻所產生壓降的模擬分析信號經前置放大器放大后，由A/D轉換器將模擬輸入信號模型轉換成一種數字經濟信號，再經微處理器對數據技術進行相關濾波、運算、處理根據學生串聯電路以及電流處處都是相等的原理就是通過研究歐姆定律R=U/L，由負載兩端的壓降U和回路中的電流I之比計算得出被測體的直流電阻值變化如圖2所示。

本文標簽：回路電阻
